Shield Control Relés

Esta shield para Arduino permite la activación de 8 relés mediante un driver ULN2803 y un registro de desplazamiento 74HC495. Solamente utiliza 3 salidas del Arduino (Pines 5, 6 y 7).
Se pueden acoplar encima varias Shield Control Relés en modo esclavo con lo que se pueden controlar 8 relés por cada placa solamente utilizando 3 pines.

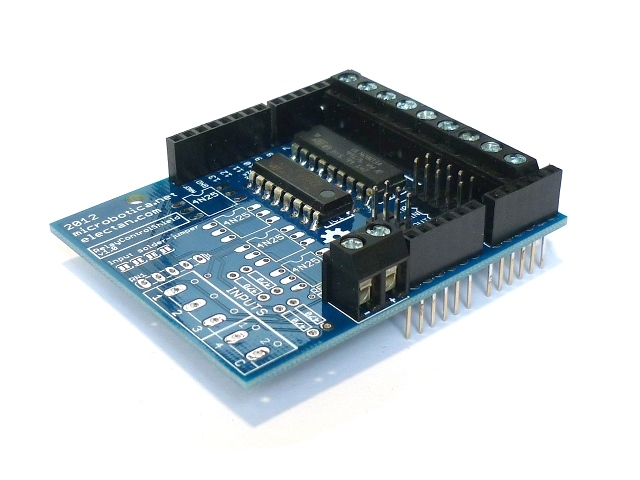

Relay Control Shield
Compatible con Arduino UNO y Arduino Ethernet. Los pines utilizados por la Shield Control Relés no interfieren con los que se utilizan para controlar el chip ethernet.

Utilización recomendada: Automática y Domótica

Opcionalmente la placa viene con cuatro entradas optoacopladas (Pines 2, 3, 8 y 9) que admiten señales entre 3 y 14V DC con lo que se tiene una gran flexibilidad para utilizar entradas a diferentes voltajes.
Se pueden deshabilitar las entradas individualmente retirando un punto de soldadura.

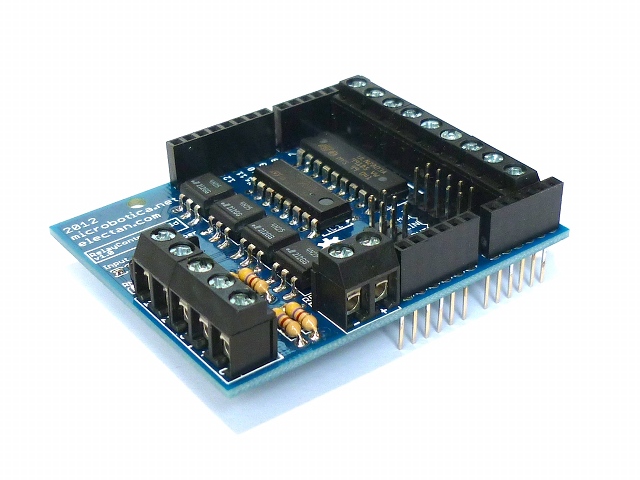

Relay Control Shield
Alimentación de los relés:
Se pueden alimentar los relés a voltajes distintos a los que funciona Arduino seleccionando la fuente de alimentación mediante los correspondientes jumpers:

- Tensión externa EXT hasta 50V
- 5V suministrados por el regulador de tensión del Arduino.
- Tensión de entrada del Arduino VIN

Descargas:
- Guia de usuario
- Esquema
- Librería para Arduino vía Bildr
- Ejemplo 1
- Ejemplo 2

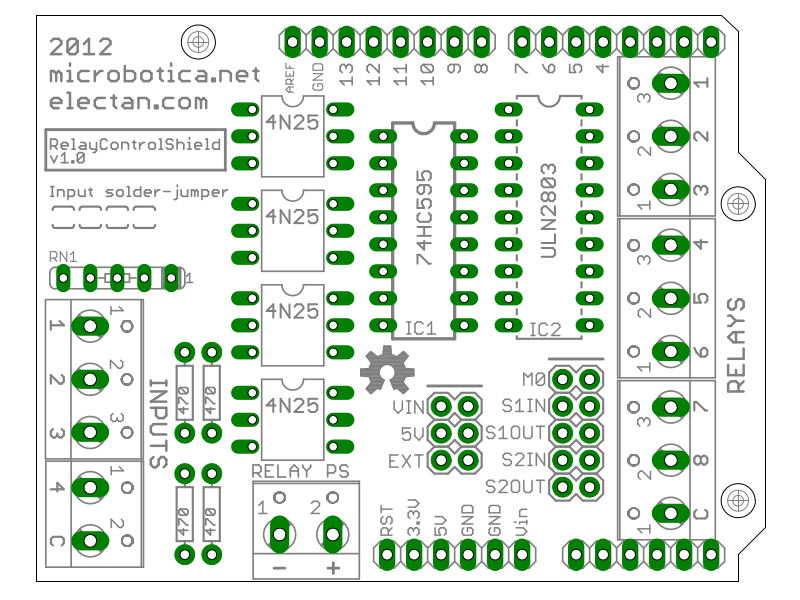

Relay Control Shield PCB
