Módulo Controlador 4 Motores CC para Raspberry Pi Pico

14.76 17.86€ con IVA
Valoración 0/5 (0 Votos!)
Referencia: WVS-19764
Fabricante: Waveshare
Waveshare
Este driver permite controlar hasta cuatro motores de corriente contínua con la Raspberry Pi Pico. Adecuado para robots 2WD y 4WD.
Alimentación Driver DC Pico

Características

  • Conector estándar Raspberry Pi Pico, compatible con la serie Raspberry Pi Pico
  • Controlado por I2C, admite 32 direcciones I2C diferentes configurando los 5 puentes de dirección
  • Chip PCA9685 integrado, proporciona PWM de hardware de 12 bits para ajustar la velocidad del motor
  • Controlador de motor de doble puente H integrado TB6612FNG, alta eficiencia, bajo calentamiento

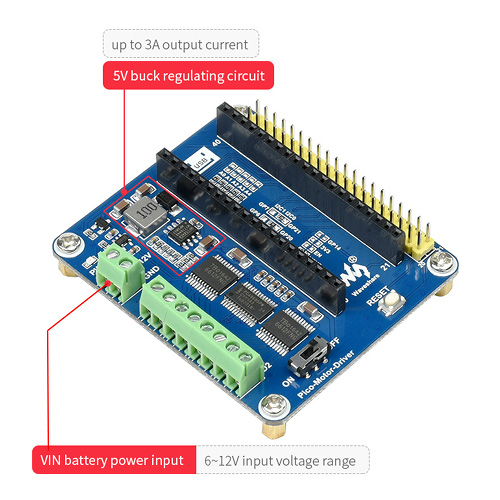

  • Integra regulador de 5 V, hasta 3A de corriente de salida, se puede alimentar desde la batería a través del terminal VIN.
  • Conector con los pines no utilizados de la Pico para una fácil expansión
  • Viene con recursos de desarrollo y manual (ejemplos de Raspberry Pi Pico C/C++ y MicroPython)

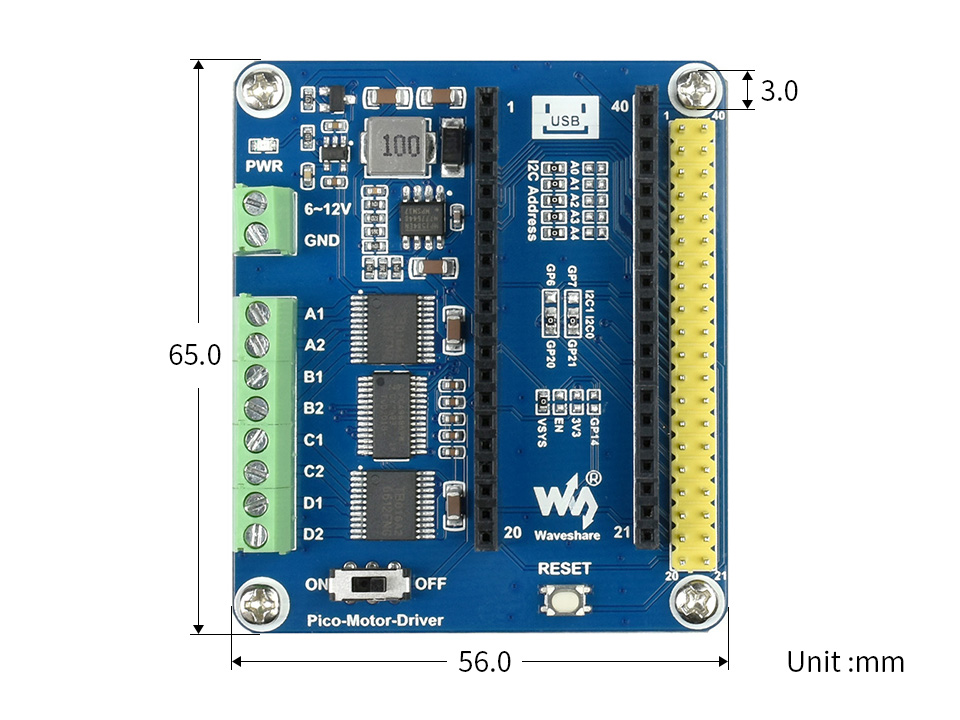

Dimensiones

Especificaciones

  • Tensión de funcionamiento 6-12 V (terminales VIN)
  • Nivel lógico 3,3 V
  • Controlador PWM PCA9685
  • Controlador de motor TB6612FNG
  • Interfaz de control I2C
  • Dimensiones 65 × 56 mm
  • Compatible con el conector Raspberry Pi Pico

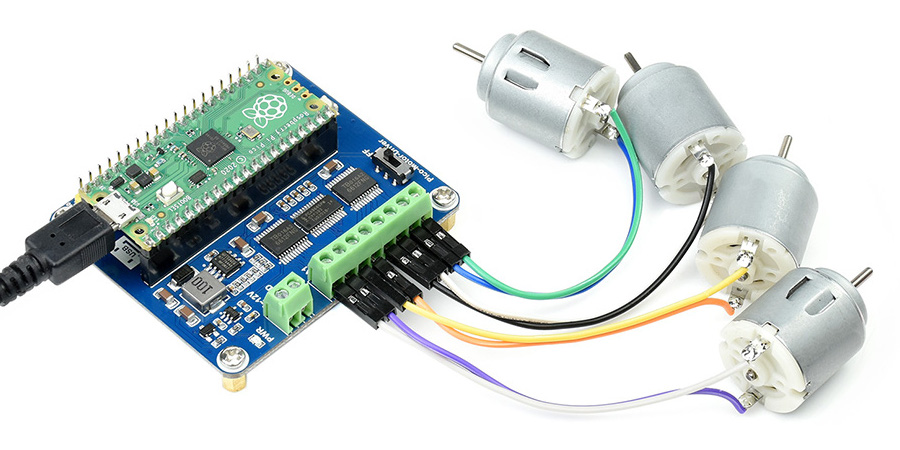

Ejemplo de conexión

Ejemplo de conexión Driver DC Pico

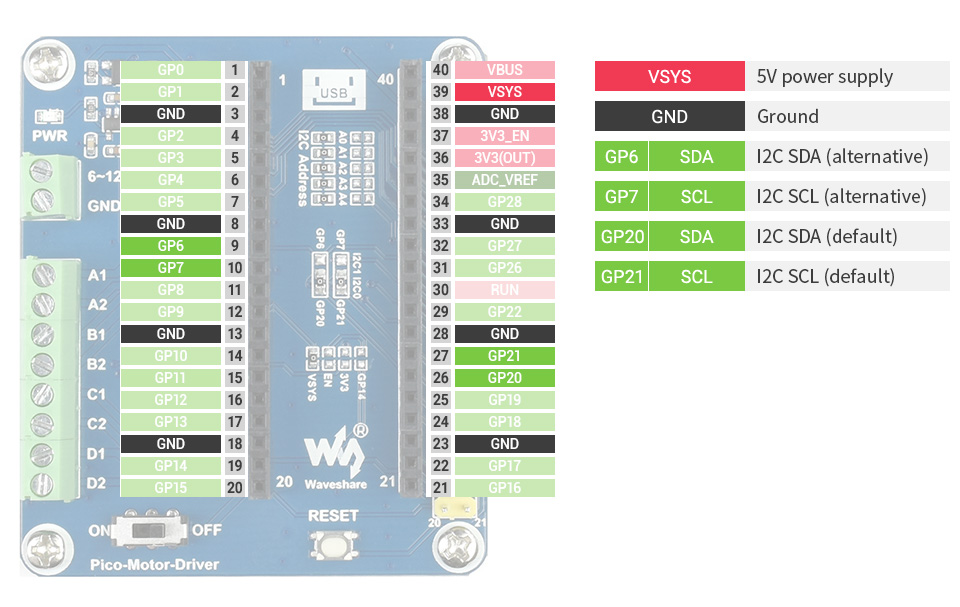

Diagrama de Pines

Diagrama de Pines
Para obtener más información, visite la página del producto.
